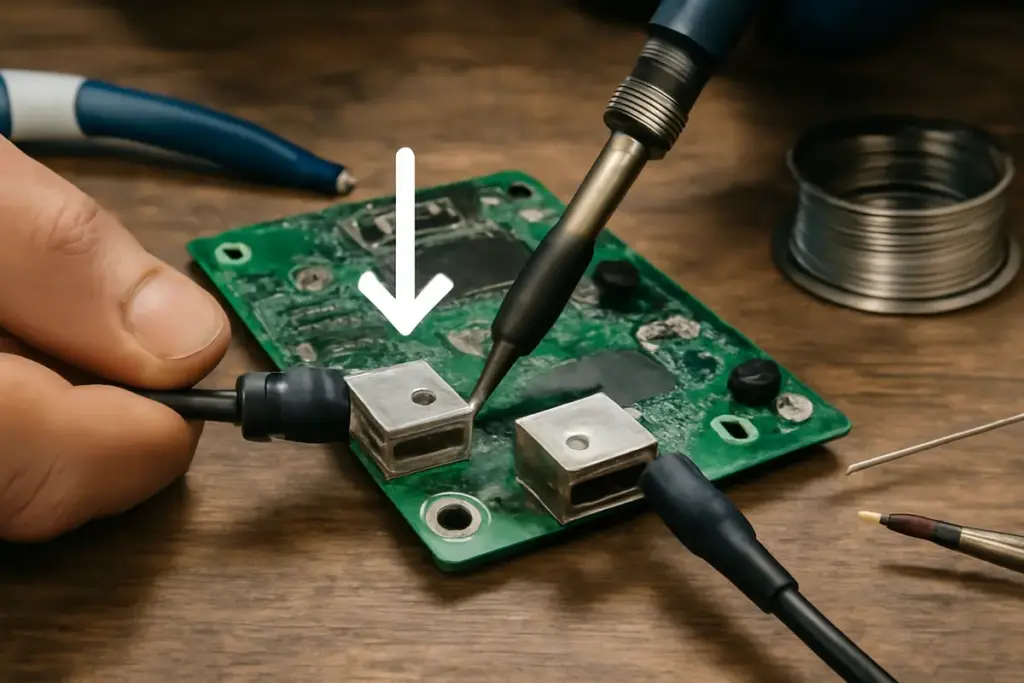

Riparazione prese USB saldate male: la soluzione efficace che previene rotture ricorrenti

Se la presa USB del tuo dispositivo si muove, ricarica a intermittenza o si è già staccata una volta, sei nel punto giusto. La soluzione non è una goccia di colla, ma un intervento che unisce buona saldatura e rinforzo meccanico. L’ho imparato tra ferri vecchi e piccoli elettrodomestici nei mercatini: le riparazioni che durano sono quelle che rispettano i limiti del materiale e aggiungono un ancoraggio vero, non cosmetico.
Perché la tua presa USB continua a cedere
La presa USB è un punto di leva: ogni inserimento della spina scarica forza sul guscio metallico e, a cascata, sui pad di saldatura. Se il connettore è SMD senza linguette passanti, l’intero carico meccanico grava su pad minuscoli.
Due fattori peggiorano il quadro: PCB sottili e saldature fredde da stagno lead-free economico. Dopo qualche centinaio di cicli, le microfratture diventano interruzioni visibili. Se la scheda è verniciata o sporca, il flusso non bagna bene e l’adesione è minima. E quando provi a spingere la spina «per far contatto», aggravi il danno, arrivando a strappare le piste.
Potrebbe interessarti anche
Come rilevare tracce di umidità su schede elettroniche? Il test rapido con materiali a portata di mano
Come trovare la causa di un corto circuito nei piccoli elettrodomestici? L’approccio che evita errori e perdite di tempo
Come selezionare una pinzetta antistatica efficace: la scelta che preserva i chip più delicati
Sostituire componenti SMD senza stazione ad aria calda: la tecnica che pochi usano davveroInfine, molti chassis non offrono un appoggio al connettore: nessun distanziale, nessuna staffa. In pratica, il connettore “galleggia” e la tua mano è l’unico freno. Così le rotture diventano ricorrenti.
Come scegliere l’intervento giusto
Prima di accendere il saldatore, definisci il perimetro. Ti guidi con questi criteri.
- Tipo di connettore: Micro‑USB e USB‑C hanno pin fitti e pad delicati; USB‑A spesso offre linguette più robuste.
- Stato dei pad: se sono intatti, puoi sostituire e rinforzare; se sono sollevati o mancanti, valuta ripristino con micro‑filo e resinatura o la soluzione a pigtail.
- Spazio fisico: hai margine per un connettore con ancoraggi passanti o per una staffa? Lo chassis ospita una contropiastra?
- Uso previsto: ricarica quotidiana aggressiva? Allora serve un rinforzo strutturale. Uso occasionale? Puoi semplificare.
- Strumentazione: stazione saldante con punta fine, flussante di qualità, microscopio/lente, eventuale aria calda. Senza, i rischi superano i benefici.
- Vincoli normativi e di sicurezza: su apparecchi collegati alla rete, isola bene e verifica le distanze. Se usi stagno con piombo, conosci gli obblighi di smaltimento e produzione RoHS.
Con questi parametri decidi se restare fedelmente sull’impronta originale o passare a una soluzione alternativa più robusta.
La procedura che non si rompe: sostituzione e rinforzo meccanico
La riparazione efficace unisce tre mosse: pulizia e ristagnatura dei pad, sostituzione con un connettore di qualità, ancoraggio meccanico tramite cucitura metallica ed epossidica.
1) Diagnosi e preparazione
- Rimuovi batteria e alimentazione. Scarica i condensatori e lavora con bracciale ESD.
- Documenta con foto l’orientamento dei pin. Segna D+ e D−/CC per USB‑C.
- Pulisci l’area con isopropilico. Se c’è colla a caldo, eliminala con delicatezza e calore moderato.
2) Rimozione sicura
- Con flussante no‑clean e treccia dissaldante, libera i pad dei pin dati/alimentazione.
- Scalda il guscio con aria calda a 280–320 °C schermando le parti vicine; solleva il connettore senza strappare. Se ha linguette passanti, alterna treccia e micro‑leva.
3) Ripristino pad e piste
- Se un pad è sollevato, rimuovi il rame danneggiato e scopri un punto sicuro della pista per unire un filo AWG34‑32.
- Ristagna i pad con una lega affidabile (Sn63Pb37 o lead‑free di buona qualità), punta fine e flusso attivo. Non esagerare con lo stagno: serve bagnatura, non montagne.
4) Sostituzione con componente migliore
- Scegli un connettore con guscio spesso e, se possibile, ancore meccaniche passanti. Marchi noti (Amphenol, TE, JAE) fanno la differenza.
- Allinea e salda prima le ancore/language, poi i pin. Con USB‑C, verifica i pad CC e SBU secondo lo schema del dispositivo; per sola ricarica base possono bastare VBUS, GND e CC correttamente configurati.
5) Rinforzo strutturale
- Cuci il guscio al PCB con 2–4 «punti» di filo di rame 0,4–0,6 mm. Fori micro da 0,6–0,8 mm in zone senza piste, inserisci filo a U e salda su entrambi i lati: diventa un graffo strutturale.
- Applica un filetto di epossidica bicomponente caricata (non cianoacrilato) tra guscio e PCB/chassis. Modella un cordolo che distribuisca le forze, evitando di invadere il connettore.
- Se lo chassis lo consente, aggiungi una staffa o un distanziale che sostenga il retro del connettore. Una vite nel frame e una clip stampata in 3D valgono oro.
6) Collaudo e finiture
- Lava i residui di flusso, ispeziona al microscopio. Misura che tra VBUS e GND non ci sia corto. Verifica continuità D+/D− o CC.
- Testa con cavo noto, fai leggera leva laterale: nessun movimento visibile significa che l’ancoraggio lavora.
Questa triade — buona bagnatura, cucitura metallica, epossidica — è ciò che evita le ricadute. È lo stesso principio che uso sulle lampade anni ’70: senza un punto rigido che assorbe la trazione, ogni saldatura prima o poi cede.
Quando i pad non ci sono più: l’alternativa a pigtail
Se l’impronta è distrutta o lo spazio è ostile, la scelta sensata è «spostare» la presa. Monti una presa pannellabile (USB‑A o USB‑C) su una parete dello chassis e la colleghi alla scheda con un cavetto corto saldato su test‑point o piste integre.
- Vantaggi: lo stress va sulle viti del pannello, non sul PCB. Manutenzione futura più semplice.
- Accortezze: cavetto schermato, lunghezza minima per evitare cadute. Fori puliti nel pannello e boccole per non creare vibrazioni.
Su console, router e piccoli elettrodomestici questa soluzione è spesso definitiva e invisibile dall’esterno.
Errori comuni da evitare
- Incollare senza saldare: la colla non conduce e non sostituisce un pad. La epossidica arriva dopo la saldatura.
- Cianoacrilato o colla a caldo come rinforzo: il primo è fragile e penetra dove non deve, la seconda si rammollisce col calore. Usa epossidica strutturale.
- Surriscaldare e sollevare piste: meglio più flusso e meno temperatura, con pre‑riscaldo dolce.
- Invertire D+ e D− o le linee CC su USB‑C: segna prima, misura dopo. Un errore qui blocca la ricarica.
- Non pulire il flusso: residui acidi a lungo andare corrodono. Isopropilico e spazzolino antistatico.
- Usare connettori di bassa qualità: gusci sottili e tolleranze scadenti si allentano in poche settimane.
- Ignorare l’ancoraggio: senza fili di cucitura o staffe, stai rimandando la prossima rottura.
Se fossi al posto tuo
Se vuoi una riparazione che non ti faccia tornare al banco tra tre mesi, scegli una delle due strade solide:
- Pad integri o recuperabili: sostituisci con un connettore di marca, salda con flusso di qualità, aggiungi 2–4 punti di cucitura in rame e un cordolo di epossidica. È la mia scelta standard.
- Pad distrutti o spazio infame: passa alla presa pannellabile con pigtail schermato. Trasferisci la fatica meccanica al telaio e dormi sonni tranquilli.
Tra le due, la mia preferenza è sempre per l’ancoraggio meccanico. La sola saldatura, per quanto perfetta, non è una struttura: è un giunto. Quando la mano spinge il cavo, serve un «muro» che prenda botta al posto dei pad. E quello lo fai con fili di cucitura, staffe e epossidica.
Checklist operativa finale
- Scollega alimentazione e batteria, predisponi ESD.
- Fotografa orientamento pin e segnali.
- Pulisci area, rimuovi connettore con flusso e controllo termico.
- Ripristina pad/piste, stagnatura sottile e uniforme.
- Monta connettore di qualità; salda ancore prima dei pin.
- Aggiungi cuciture in rame e cordolo di epossidica strutturale.
- Pulisci il flusso; ispeziona al microscopio.
- Misura corti, verifica linee dati/CC.
- Test meccanico con cavo noto; richiudi lo chassis con un sostegno al connettore.
Se segui questi passaggi, interrompi il ciclo delle rotture ricorrenti. È un lavoro meticoloso, ma è proprio questa meticolosità che fa la differenza tra una riparazione tampone e una che resiste all’uso reale.
