Come verificare l’integrità delle piste su PCB dopo una bruciatura? Il controllo puntuale che permette una riparazione sicura

Una bruciatura su una pista di un circuito stampato rappresenta uno dei guasti più comuni nelle schede elettroniche, ma anche uno dei più intimidatori per chi si avvicina per la prima volta al mondo della riparazione. Negli ultimi mesi, con la crescente necessità di riparare e non scartare dispositivi danneggiati, il controllo dell’integrità delle tracce dopo un evento termico è diventato una competenza essenziale. Ma come verificare effettivamente che una pista sia ancora funzionante? E soprattutto, quando è sicuro procedere con una riparazione?

Quando un componente va in corto circuito o quando una saldatura non controllata genera calore, le piste in rame del PCB (Printed Circuit Board) possono subire danni che vanno dalla semplice annerimento superficiale fino alla vera e propria interruzione della continuità elettrica. La sfida non è solo identificare il danno visibile, ma verificare se il collegamento è ancora funzionante o se la resistenza è aumentata a tal punto da compromettere il funzionamento della scheda.

Osservazione visiva iniziale: il primo controllo

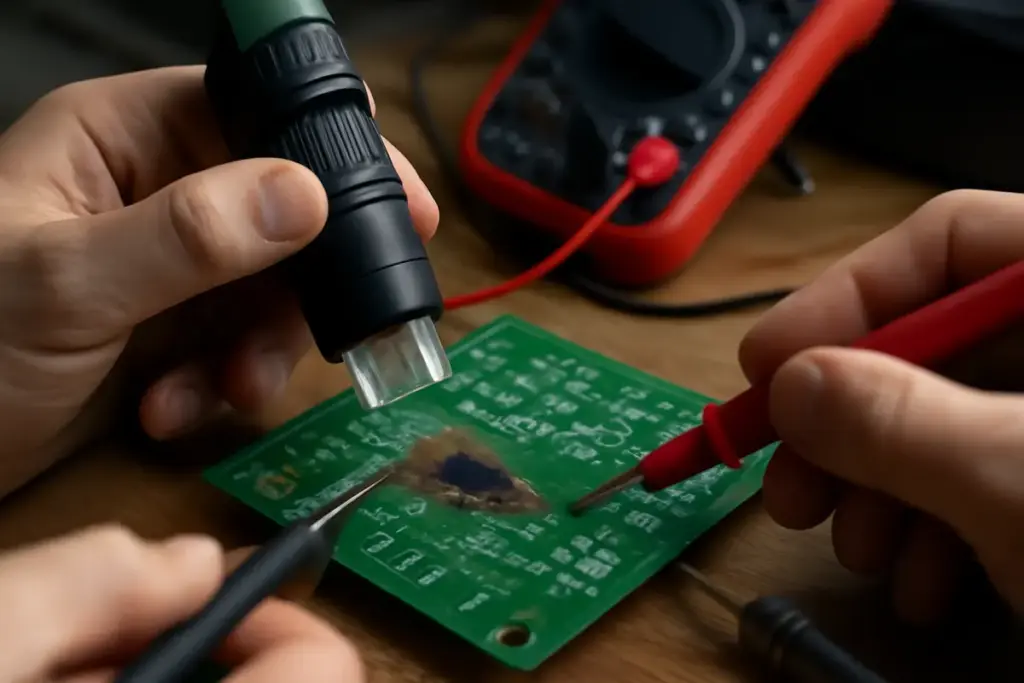

Il primo passo resta sempre l’analisi visiva approfondita. Utilizzando una lente di ingrandimento a LED, è possibile esaminare la zona danneggiata con precisione millimetrica. Una pista leggermente annerita potrebbe essere ancora integra: il colore scuro è spesso solo residuo di isolante polimerico bruciato, non necessariamente rottura del rame.

Potrebbe interessarti anche

Perché i controller PWM possono guastarsi nei circuiti LED? Scopri il test rapido che fa la differenzaQuali problemi causano la mancata accensione di interruttori smart? Spesso è questa la soluzione immediataSaldatore a stagno professionale per riparazioni elettroniche: la funzione essenziale che pochi conosconoResistenze con codice colori: interpreta correttamente valori e tolleranze, anche senza tester

Quello che cerchiamo sono veri e propri strappi, crepe visibili nella traccia di rame, o aree dove il materiale conduttore risulta completamente assente. Se la pista appare continua, anche se scolorita, abbiamo superato il primo ostacolo. Ma l’occhio può ingannare: due conduttori molto ravvicinati potrebbero sembrare integri quando in realtà la bruciatura ha causato un’alterazione della resistenza.

Il multimetro: misurare la resistenza per escludere l’interruzione

Questo è il controllo fondamentale. Impostando il multimetro in modalità ohmetro, poniamo i puntali alle due estremità della pista da verificare. Una lettura di resistenza praticamente nulla (inferiore a 0,1 ohm) indica che la continuità è preservata.

Se il valore supera 1 ohm, abbiamo un problema significativo. Una pista danneggiata che ancora conduce ma con resistenza elevata compromette l’efficienza del circuito, rischia di generare calore durante l’esercizio e potrebbe causare malfunzionamenti intermittenti difficili da diagnosticare in seguito.

Il consiglio di chi lavora quotidianamente con questi circuiti è semplice: se la resistenza misurata è superiore a mezzo ohm, è meglio considerare la pista come compromessa e planare una riparazione. Questo significa tracciare un bypass utilizzando un filo di rame estraibile da una pista sacrificale, oppure utilizzare un cavetto di interconnessione saldato direttamente ai due punti critici.

Test della continuità con il multimetro digitale

Molti multimetri moderni includono una funzione di continuità che emette un segnale acustico quando due punti sono collegati. Questa funzione è conveniente ma non sempre affidabile per valutare la Resistenza elettrica|resistenza complessiva della pista. Il beep potrebbe attivarsi anche con resistenze troppo elevate per un funzionamento sicuro.

Per questo, la misurazione numerica della resistenza in ohm rimane il metodo più affidabile. Combinando osservazione visiva e misura numerica, è possibile ottenere un quadro completo dello stato della pista.

Ispezione sotto microscopio e stress test termico

Per riparazioni critiche, specialmente su schede di valore elevato, è consigliabile procedere con un’ispezione microscopica ad almeno 20x di ingrandimento. Alcuni danni non sono visibili ad occhio nudo: micro-crepe nella traccia di rame, zone dove il materiale è stato vaporizzato parzialmente, o sollevamenti della pista dal substrato.

Un ulteriore controllo consiste nel sottoporre la zona riparata a uno stress termico controllato. Se la pista è veramente integra, la resistenza misurata non dovrebbe variare significativamente prima e dopo il riscaldamento moderato. Variazioni importanti indicano instabilità strutturale della traccia, segnale che una riparazione preventiva è necessaria.

Quando e come intervenire in sicurezza

Se i controlli rivelano un’interruzione vera o resistenza eccessiva, la strategia migliore è il bypass. Questo implica saldare un filo di rame di piccolo diametro (24-26 AWG) direttamente da un capo all’altro della sezione danneggiata, saltando completamente la pista compromessa.

Il filo deve essere isolato (preferibilmente con Heat Shrink tubing del colore appropriato per documentazione) e saldato con precisione per evitare ulteriori danni. Questa soluzione è permanente, reversibile (il filo si può rimuovere se in futuro la pista originale venisse ripristinata) e comprovata dall’Ingegneria elettronica|ingegneria elettronica come metodo di riparazione affidabile.

Prima di considerare la scheda riparata e funzionante, è essenziale eseguire un test funzionale completo della sezione interessata, preferibilmente alimentando il circuito gradualmente e monitorando temperature e voltaggio. Solo con questa metodologia rigorosa è possibile affermare che la riparazione è sicura e duratura nel tempo.
