Perché i controller PWM possono guastarsi nei circuiti LED? Scopri il test rapido che fa la differenza

I modulatori PWM per illuminazione a LED cedono soprattutto per picchi di tensione e calore. I cavi e le piste generano induttanza: quando il carico cambia, compaiono sovratensioni che bruciano il MOSFET. Il controllo termico spesso è insufficiente. Il test che distingue davvero il colpevole è provare il driver con un carico fittizio resistivo e misurare stabilità e forma d’onda.

Le cause più comuni di cedimento

Il guasto nasce quasi sempre da un mix di sovratensioni, instabilità e dissipazione mal gestita.

• Spikes dovuti all’induttanza dei cavi: aprire/chiudere la corrente sui LED genera anelli di risonanza. Senza snubber o TVS, il MOSFET vede picchi oltre soglia.
• Tensione a vuoto incontrollata: se la stringa LED si scollega per un istante, il convertitore boost spara alto e fora i componenti.
• Gate drive debole: fronti lenti scaldano il MOSFET per perdite di commutazione. Il calore accelera il degrado degli elettrolitici.
• Layout con loop larghi: massa condivisa, ritorni lunghi, coppie di tracce non accoppiate. Crescono EMI e overshoot.
• Condensatori inadatti: ESR alto e ripple fuori specifica fanno oscillare il regolatore e surriscaldano il pacco.
• Ambiente ostile: umidità e flussanti residui innescano correnti di perdita e corrosione. Salta il feedback.
• Compatibilità elettromagnetica ignorata: senza filtri e schermature si viola EN 55015 e si auto-inietta rumore nel controllo.
• Effetto termico: l’Effetto Joule in resistenze di sense sottodimensionate altera la lettura di corrente, manda fuori anello e stressa tutto.
• Connessioni instabili: morsetti lenti e saldature fredde creano aperture istantanee e picchi distruttivi.
• Inrush dei LED: a freddo la Vf è bassa, l’urto di corrente colpisce MOSFET e ponti raddrizzatori.

Il test rapido che fa la differenza

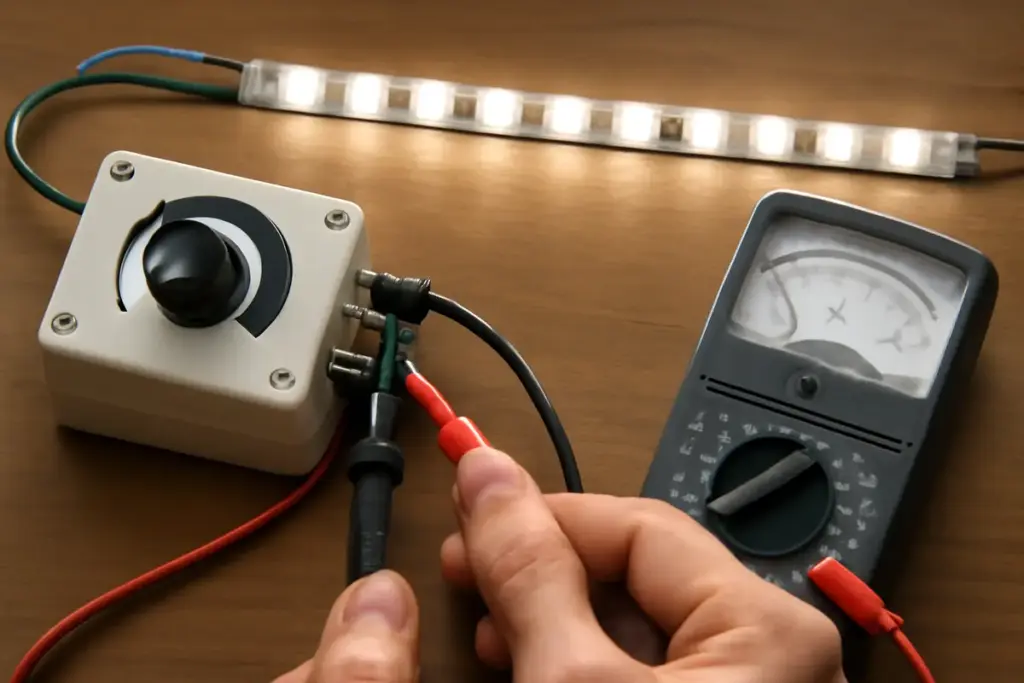

Serve un carico fittizio, un multimetro e, se disponibile, un oscilloscopio. In pochi minuti si capisce se il colpevole è il driver, il carico o il cablaggio.

Potrebbe interessarti anche

Come trovare la causa di un corto circuito nei piccoli elettrodomestici? L’approccio che evita errori e perdite di tempo

1. Scollega i LED. Collega al posto loro un carico resistivo: ad esempio una lampadina auto 12 V 21 W o una resistenza 5–10 Ω 50 W. È robusto, non sensibile agli spike e mostra l’andamento della corrente.
2. Imposta la stessa alimentazione di prima. Inserisci in serie un fusibile adeguato.
3. Accendi e varia la regolazione. Con il multimetro in DC misura la tensione ai capi del carico e la corrente. Dovrebbero scalare in modo lineare con la manopola o con il segnale di controllo.
4. Controlla il ripple: metti il multimetro in AC sui capi del carico. Valori molto alti indicano oscillazione o condensatori esausti.
5. Se hai un oscilloscopio: sonda in parallelo al carico con massa corta. Verifica duty-cycle, fronti e picchi. Overshoot oltre il 10–15% o anelli a ogni commutazione puntano a snubber mancanti o layout critico.
6. Prova a vuoto solo per un istante: scollega il carico per 0,5 s e osserva la tensione d’uscita. Se sale bruscamente sopra il rating dei componenti, il controllo non limita e servono bleeder/TVS.
7. Touch termico: con termometro IR o dito prudente, verifica MOSFET e induttore dopo 2–3 minuti. Punto bollente = perdite eccessive o switching errato.

Come leggere il risultato:

• Stabile con carico fittizio, instabile con LED: problema nella stringa LED (diodi sbilanciati, cavo lungo), connettori o contatti.
• Instabile in entrambi i casi: driver o alimentatore primario guasto, compensazione errata, condensatori esauriti.
• Tensione che schizza a vuoto: serve rete bleeder, clamp TVS e un anello di controllo che gestisca l’open-load.
• MOSFET caldo anche a basso carico: gate drive debole, Rg da rivedere, scelta del dispositivo non idonea.

Prevenzione: interventi che salvano il driver

• Aggiungi snubber RC sulle linee rumorose e un TVS a valle dell’induttore.
• Inserisci una resistenza bleeder per stabilizzare l’uscita a carico leggero e in open-load.
• Progetta il gate drive: resistenza di gate, diodi per velocizzare lo spegnimento, tempi morti corretti.
• Usa condensatori low-ESR dimensionati per ripple e temperatura; raddoppia la capacità se la distanza dal carico è grande.
• Compatta i loop di commutazione; accoppia tracce di andata e ritorno, massa a stella, via termiche sotto i componenti caldi.
• Riduci l’induttanza del cablaggio: intreccia i conduttori, aggiungi ferriti snap-on vicino al driver.
• Proteggi i connettori: antistrappo, stagnatura corretta, pulizia dai flussanti, vernice conformale dove serve.
• Gestisci l’inrush: NTC o soft-start, limitazione di corrente allo start e durante i transitori.

Segnali d’allarme da non ignorare

• Sfarfallio intermittente a caldo o durante vibrazioni.
• Rumore udibile dalla bobina o dal driver quando regoli la luminosità.
• Aloni bruni su PCB, odore di resina calda, elettrolitici leggermente rigonfi.
• EMI che disturba radio o Wi‑Fi nelle vicinanze quando accendi le luci.
