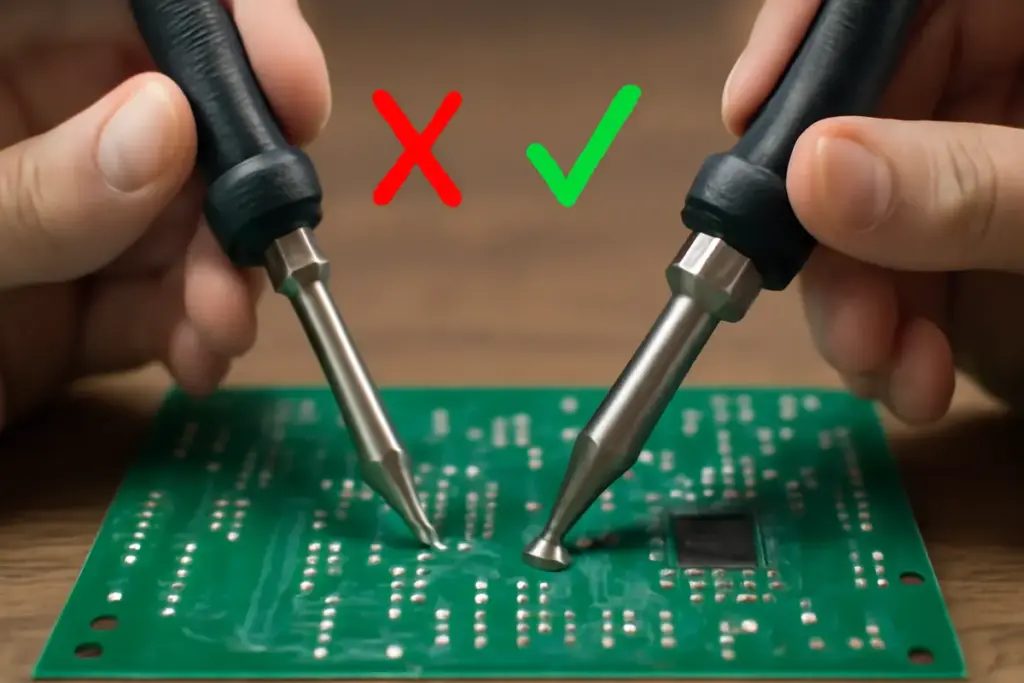

Che differenza c’è tra punta conica e a scalpello per saldatura? Scegli quella giusta per evitare danni al PCB

La scelta della punta per il saldatore rappresenta uno degli aspetti più spesso trascurati dai principianti e dai meno esperti, ma che può determinare il successo o l’insuccesso di un lavoro di precisione su circuiti stampati. Negli ultimi mesi, sempre più appassionati di elettronica e riparatori professionisti si trovano a dover decidere tra due tipologie fondamentali: la punta conica e la punta a scalpello. Questa scelta non è affatto banale, poiché determina la qualità della giunzione, il rischio di danni ai componenti adiacenti e la durabilità stessa della punta.

Cosa sono le punte coniche e a scalpello

La punta conica, come suggerisce il nome, ha una forma appuntita e progressivamente affusiolata verso l’estremità. Viene ottenuta dalla lavorazione del rame placcato in nichel, con una geometria che converge a punta. La punta a scalpello, invece, presenta una forma appiattita con un’estremità piatta e rettangolare, simile appunto a uno scalpello per il legno.

Entrambe le tipologie si distinguono nella loro capacità di trasferire il calore. La punta conica eccelle nel raggiungere punti molto ristretti e nel garantire una concentrazione di calore in zone minuscole. La punta a scalpello, al contrario, distribuisce il calore su una superficie più ampia, consentendo una trasmissione termica più graduale e controllata.

Potrebbe interessarti anche

Saldatore a stagno professionale per riparazioni elettroniche: la funzione essenziale che pochi conosconoOscilloscopio portatile o da banco per il laboratorio di riparazione? Scopri quale semplifica davvero il lavoroDifferenza tra transistor NPN e PNP: il dettaglio spesso trascurato che cambia una riparazioneSchema elettrico di alimentatori a basso costo: scopri i dettagli critici che fanno spesso fallire la riparazione

Come ho scoperto durante i miei primi tentativi di saldatura su PCB complessi, la forma della punta influisce direttamente sulla qualità della giunzione. Una scelta consapevole può fare la differenza tra un lavoro pulito e professionale e una serie di componenti rovinati.

Quando scegliere la punta conica

La punta conica è ideale per le operazioni di saldatura su componenti molto piccoli e su piste di circuito stretto. Se lavorate con microcontroller, transistor SOT-23 o resistenze in configurazione 0603, la punta conica vi offre la precisione necessaria per colpire esattamente l’area target senza dissipare calore nei dintorni.

Questo tipo di punta si rivela particolarmente vantaggioso quando dovete saldare componenti in stretta prossimità gli uni agli altri. Il calore concentrato in un punto riduce il rischio di interessare involontariamente i vicini componenti, un problema frequente soprattutto su schede ad alta densità. Molti esperti di Riparazioni elettroniche consigliano la punta conica per le operazioni chirurgiche, quando servono interventi delicati su zone circoscritte.

Tuttavia, la punta conica richiede una curva di apprendimento più ripida. Serve più pratica per evitare la saldatura fredda, quel difetto dove il stagno non aderisce correttamente e la giunzione rimane fragile. Il tempo di contatto deve essere breve, altrimenti il calore concentrato rischia di staccare le tracce dal PCB.

Quando scegliere la punta a scalpello

La punta a scalpello è la scelta migliore quando dovete saldare componenti di dimensioni medie o quando dovete garantire una giunzione robusta e stabile. La sua superficie più ampia consente un trasferimento di calore più uniforme, il che significa che otterrete una fusione più regolare del stagno anche se non siete perfetti nel posizionamento.

Questo tipo di punta è particolarmente adatto per stazioni di saldatura meno precisionate o quando non potete disporre di un’illuminazione ottimale. La maggior superficie di contatto con il giunto rende l’operazione meno sensibile alle variazioni minime di posizione della punta.

Se lavorate su schede più vecchie, con spazi meno critici tra i componenti, la punta a scalpello vi garantisce una saldatura più solida e meno soggetta a cedimenti futuri. Un tecnico esperto di saldatura mi ha consigliato anni fa: “La punta a scalpello è il vostro alleato quando la velocità e la solidità contano più della precisione millimetrica”.

La scelta della giusta dimensione di scalpello è comunque essenziale. Una punta troppo grande rischierà comunque di interessare aree circostanti; una troppo piccola vi riporterà ai problemi di una punta conica.

I rischi per il PCB e i componenti

Il danno più frequente ai circuiti stampati deriva da un eccessivo apporto termico. Un saldatore tenuto a contatto troppo a lungo può sollevare le tracce di rame dal substrato di Materiale per circuiti stampati (typically FR-4). Una punta conica male utilizzata aggrava questo rischio, concentrando il calore in un punto ristretto che può raggiungere temperature critiche in brevissimo tempo.

I componenti in prossimità soffrono anch’essi dell’eccesso di calore. I condensatori ceramici possono seccarsi e diventare instabili; i chip SMD possono subire shift termici che ne compromettono la funzionalità. La punta a scalpello, distribuendo il calore, riduce significativamente questi rischi, ma richiede comunque esperienza nel non eccedere nei tempi di contatto.

Anche la scelta della giusta temperatura del saldatore gioca un ruolo cruciale. Con una punta conica avrete maggior controllo termico grazie alla minore dispersione; con uno scalpello potrete lavorare a temperature leggermente inferiori mantenendo comunque una buona fluidità dello stagno.

Consigli pratici per evitare danni

La regola fondamentale è mantenere il contatto della punta col giunto per il minor tempo possibile: massimo 3-4 secondi per componenti SMD, fino a 5-6 per componenti tradizionali. Controllate il vostro lavoro con una lente d’ingrandimento per verificare che la giunzione sia lucida e regolare, non opaca e crosta.

Investite in un saldatore di qualità con controllo preciso della temperatura. Le stazioni di saldatura digitali vi permettono di adattare il calore alla situazione specifica. Preferibilmente, abbinate una punta conica per il lavoro di precisione e conservate una a scalpello per quando occorre una giunzione più robusta.

Infine, esercitarsi su schede di scrap è il percorso migliore per imparare. Ogni tipo di componente e ogni configurazione di PCB richiede esperienza. Solo attraverso la pratica riuscirete a integrare istintivamente la scelta della punta giusta al momento giusto.
