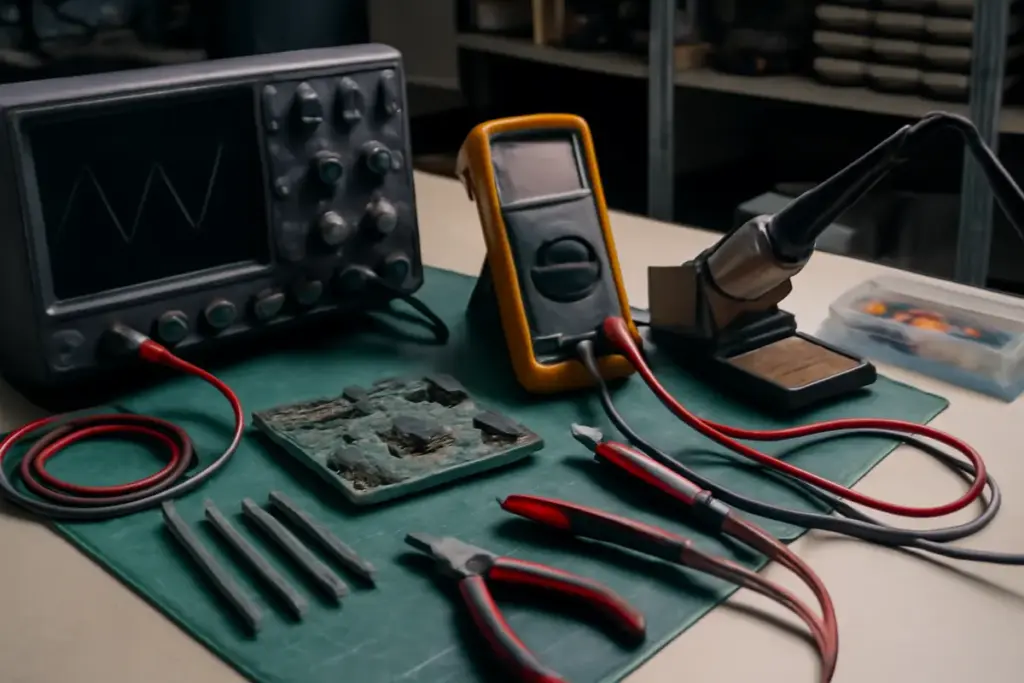

Cosa tenere in laboratorio per diagnosticare guasti elettronici? Gli strumenti indispensabili secondo i tecnici

In diagnosi elettronica, il tempo si misura in minuti e la pazienza in millivolt. Da tecnico cresciuto tra cascine e piccoli laboratori, ho imparato che la differenza la fanno pochi strumenti scelti bene e sempre pronti. Ecco cosa tenere sul banco per individuare il guasto prima che il guasto trovi voi.

Quali strumenti non possono mancare per trovare un guasto elettronico?

Per diagnosticare in fretta servono multimetro affidabile, oscilloscopio e alimentatore da banco con limitazione di corrente. Aggiungerei lente o microscopio, termocamera/termometro IR e un misuratore ESR/LCR per i passivi. Un analizzatore logico e un generatore di segnali chiudono il cerchio.

Il set minimo, ragionato per priorità, è questo: multimetro true-RMS, oscilloscopio 2 canali (almeno 70–100 MHz), alimentatore 0–30 V 3 A con limitazione di corrente, pinze e sonde di qualità. Per ispezioni e guasti “fantasma” servono luce, lente e magari una piccola termocamera per individuare surriscaldamenti anomali. Un ESR/LCR aiuta a stanare condensatori stanchi senza dissaldare e un analizzatore logico svela i bus muti o invertiti.

Potrebbe interessarti anche

I migliori estrattori per componenti SMD: il tipo che rende la dissaldatura più sicura e veloceChe differenza c’è tra punta conica e a scalpello per saldatura? Scegli quella giusta per evitare danni al PCBL’evoluzione dei circuiti con micro LED: nuove tecnologie che complicano o semplificano le riparazioni?Relè elettronici che scattano continuamente? Ecco la diagnosi più rapida da fare senza strumenti costosi

Meglio un multimetro economico o uno professionale per iniziare?

Un buon multimetro batte due mediocri: deve essere sicuro, stabile e rapido nel continuity test. Per iniziare, uno strumento onesto con true-RMS e fusibili HRC è già “professionale” a sufficienza. La differenza la fanno la categoria di sicurezza e la qualità delle sonde.

Cercate: true-RMS, 6000–20000 count, CAT III adeguata alle vostre tensioni, fusibili ceramici HRC su mA/A, beeper di continuità veloce e “latched”. La misura di diodi e la modalità microampere aiutano sui circuiti di consumo ridotto. Quando serve precisione su basse resistenze, l’opzione a 4 fili (Kelvin) o un accessorio dedicato risolve. E ricordate: la Legge di Ohm non perdona i puntali scarsi o l’errata scelta del fondo scala.

A cosa serve davvero l’oscilloscopio in una diagnosi rapida?

L’oscilloscopio mostra ciò che il multimetro non vede: ripple, glitch, reset e clock fuori specifica. Con due canali leggete un’alimentazione e il segnale critico insieme, accelerando la diagnosi. È l’alleato che trasforma ipotesi in evidenze.

Per riparazioni generiche vanno bene 70–100 MHz, profondità di memoria decente e decodifica I2C/SPI/UART. Se lavorate vicino a rete o switching, usate sonde 10x ben compensate e, per differenziali o alta tensione, una sonda dedicata. Un oscilloscopio portatile USB può bastare sul campo, ma a banco uno strumento stand-alone resta più comodo e sicuro.

Quale alimentatore da banco mi evita danni durante i test?

Un alimentatore regolabile con limitazione di corrente “morbida” è l’assicurazione sul circuito. Impostate la soglia pochi punti sopra l’assorbimento atteso: il guasto non diventa incendio e i MOSFET ringraziano. Funzioni come soft-start e remote sense fanno la differenza.

Per l’uso quotidiano, 0–30 V e 3–5 A coprono la maggior parte dei casi. La modalità CC (corrente costante) aiuta a cercare corti: alzate la tensione poco per volta osservando dove s’impunta la corrente. Il test “power only” che ho usato in tanti quadri rurali consiste nell’iniettare tensione regolata su rail note per vedere chi scalda, sempre con attenzione alle polarità e ai convertitori a valle. Sul campo, un trigger USB‑C PD con limitatore esterno è un salvagente tascabile.

Come rilevo corti e perdite senza smontare mezzo circuito?

Misurate a freddo, iniettate corrente in sicurezza e cercate il punto più caldo. Il metodo della caduta di tensione individua il ramo del corto seguendo millivolt su piste e shunt naturali. Termocamera, spray refrigerante e un ESR metro per i condensatori chiudono l’indagine.

Partite a circuito spento: ohm su rail e test diodi su linee sospette. Poi alimentate con limite basso (0,3–0,5 A) e sondinate con il multimetro: dove la caduta è maggiore, lì scorre la corrente verso il guasto. Su rail densi di condensatori, l’ESR in-circuit segnala gli elettrolitici esausti. La termocamera evidenzia il componente che dissipa sopra gli altri; in mancanza, un dito allenato o una goccia d’alcol vi sorprendono per quanto siano rivelatori. Per traccia-corto più fini, iniettate un segnale AC a bassa frequenza e seguitelo con l’oscilloscopio finché l’ampiezza collassa.

Quali sonde e accessori riducono gli errori di misura?

Puntali buoni valgono quanto lo strumento: silicone morbido, punte dorate e clip affidabili. Per l’oscilloscopio servono sonde 10x ben compensate e ganci a molla per ridurre induttanza di massa. Una pinza amperometrica a effetto Hall per mA–A evita tagli di piste e inserzioni.

Tenete un set Kelvin per bassissime resistenze, coccodrilli isolati, adattatori a hook e microsonde per SMD. Un tappetino ESD con braccialetto riduce i guai invisibili; un isolatore USB protegge PC e strumenti quando si decodifica su apparecchi rumorosi. Se toccate circuiti legati alla rete, sonde differenziali e trasformatore di isolamento diventano obbligatori.

Come tengo il banco sicuro e in regola mentre misuro?

La sicurezza non è un accessorio: scegliete strumenti certificati e rispettate le categorie CAT appropriate. Un interruttore differenziale a monte, isolatore per prove su rete e fusibili adeguati sono investimenti, non optional. Le buone pratiche riducono tempi morti e attese dal ferramenta.

Riferitevi alle Norme CEI per ambiente elettrico, isolamento e messa a terra. Su apparecchi a rete uso spesso variac con lampada in serie come limitatore “analogico” che salva fusibili e componenti rari. Ordine sul banco, cavi etichettati e un diario di misura con foto evitano di ripetere gli stessi errori, soprattutto quando i ricambi scarseggiano.

Che software e interfacce mi aiutano a tracciare il difetto?

Un analizzatore logico con decodifica protocolli svela bus bloccati in pochi minuti. Software come Sigrok/PulseView e la decodifica integrata nei moderni oscilloscopi accelerano la lettura. Il data logging di tensioni e correnti crea una “firma” utile a confronto prima/dopo.

Per alimentatori e strumenti SCPI, uno script rapido automatizza sweep e catture. Annotate versioni firmware, pinout e condizioni di test: nelle officine dove ho lavorato, queste note hanno salvato giornate quando un dispositivo tornava dopo mesi con un difetto intermittente. Un piccolo NAS o cartella condivisa mantiene le evidenze accessibili a tutti.

Esistono strumenti economici che valgono davvero sul campo?

Sì: termocamere per smartphone, analizzatori logici USB e LCR portatili sono alleati a basso costo. Un multimetro “onesto” con buone sonde rende più di uno costoso con puntali scarsi. Sul mercato dell’usato, oscilloscopi e alimentatori di marca offrono affidabilità a budget umano.

Verificate sempre sicurezza e calibrazione: un riferimento di tensione/corrente e qualche resistenza di precisione mettono in riga gli strumenti economici. La vecchia “lampada in serie” resta un salvavita quando il limite di corrente elettronico non basta. E per componenti introvabili, misurare bene guida riparazioni creative senza improvvisazioni.

Domande rapide

• Posso usare un alimentatore da PC per test? Solo per 12/5 V stabili, mai senza limitazione di corrente esterna.
• Quanti canali servono all’oscilloscopio? Due bastano per il 90% dei guasti, quattro aiutano su sistemi complessi.
• Il tester di componenti universale è affidabile? Utile per screening, non per misure critiche o in-circuit.
• Serve per forza la termocamera? No, ma fa risparmiare tempo; un termometro IR è il minimo sindacale.
• Quando uso la sonda differenziale? Sempre vicino a rete o dove i riferimenti di massa non coincidono.
