I migliori estrattori per componenti SMD: il tipo che rende la dissaldatura più sicura e veloce

Se hai già provato a sollevare un condensatore 0402 con una pinzetta tiepida mentre la pista cominciava a imbarcarsi, sai cosa significa dissaldare SMD senza lo strumento giusto. La domanda vera non è se si può fare: è come farlo in modo ripetibile, senza strappare pad né stressare il componente. Qui trovi una guida chiara agli estrattori per SMD, con una presa di posizione netta su cosa scegliere e perché.

Il problema reale: calore, aderenza e piste vulnerabili

I componenti SMD sono leggeri, ma “incollati” dal reflow e, spesso, da un velo di colla sottostante su prodotti consumer. Se scaldi a caso, il flussante brucia, lo stagno ossida e devi aumentare temperatura o tempo. Risultato: pad che si sollevano, resistenze che cambiano valore, chip che non perdonano. Ricorda che la potenza termica segue la Legge di Joule: più energia scarichi senza controllo, più rischi deformazioni locali e delaminazioni.

La soluzione è applicare calore rapido, mirato e bilanciato, mentre l’estrazione avviene con una trazione costante e gentile. Qui entra in gioco il tipo di estrattore: la meccanica con cui prendi il componente vale quanto la termica con cui lo porti in fusione.

Potrebbe interessarti anche

Che differenza c’è tra punta conica e a scalpello per saldatura? Scegli quella giusta per evitare danni al PCBLampada da banco con lente: la regolazione che permette di vedere micro-difetti che sfuggono a occhio nudoRipristino microcontrollori bruciati: quando tentare la riprogrammazione ti fa risparmiare il ricambioCosa significa quando una ventola resta sempre accesa su schede elettroniche? Il punto da analizzare subito per evitare danni

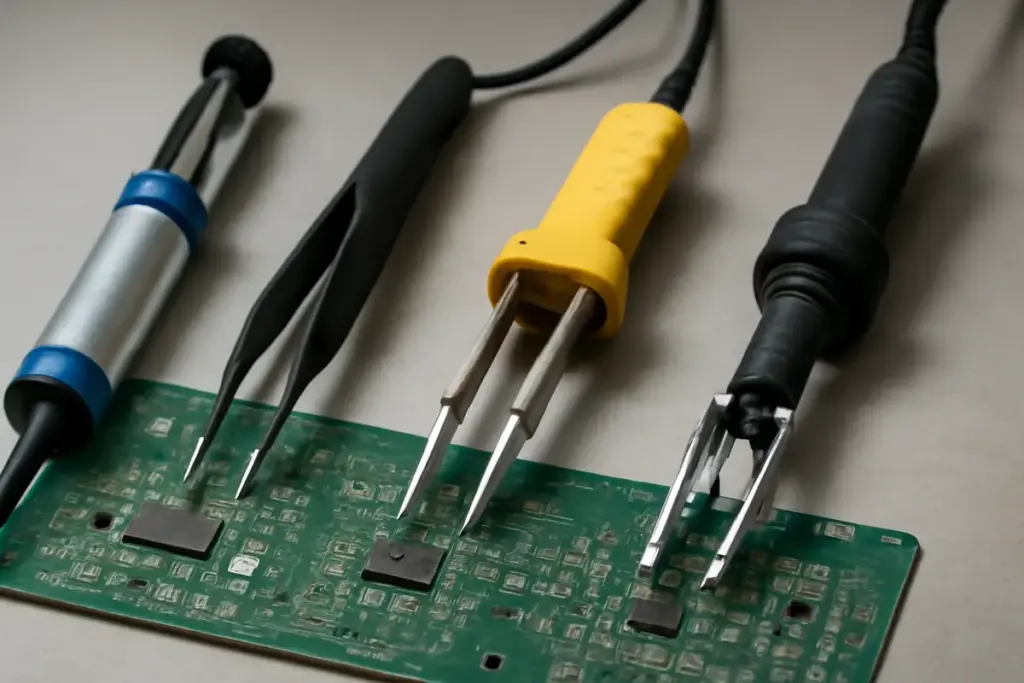

Tipi di estrattori SMD a confronto

Non tutti i “prendipezzi” sono uguali. Ti riassumo i principali con vantaggi e limiti pratici.

1) Pinzette termiche (hot tweezers)

Due punte riscaldate chiudono sul componente, fondono lo stagno su entrambe le estremità e lo sollevano in un colpo. Sono imbattibili su passivi SMD (0201–1206), diodi SOD e piccoli SOIC.

Pro: velocissime su passivi, minimo rischio di spinta laterale. Contro: poco versatili sui package QFP/QFN grandi, costo medio-alto se di qualità.

2) Stazione ad aria calda con estrattore a vuoto

L’aria calda fonde lo stagno, mentre una penna a vuoto con coppetta in silicone o ugello metallico solleva il componente quando “molla”. Con ugelli direzionali fai QFP, QFN e piccoli BGA. È lo standard per rework generico.

Pro: versatile, controlli flusso e temperatura, mani libere con supporti. Contro: rischio di spostare componenti adiacenti se l’aria non è ben focalizzata; serve pratica nel dosare il flusso.

3) Sistema a infrarossi con pick-up a vuoto

Riscaldamento IR più preheater dal basso, con pick-up automatico a raggiungimento della fusione. È la via professionale per schede multilayer e componenti sensibili.

Pro: profilo termico preciso, stress minimo. Contro: costoso e lento da impostare; eccesso per hobbisti.

4) Lega a basso punto di fusione come “estrattore chimico”

Prodotti tipo lega a bassa temperatura “ChipQuik” mescolano allo stagno esistente e tengono liquida la giunzione più a lungo, così puoi afferrare con pinzetta ESD e alzare senza fretta.

Pro: riduce la temperatura necessaria, ideale su pad delicati e QFN. Contro: richiede pulizia accurata e aggiunge un passaggio.

5) Penne a vuoto manuali (senza calore)

Pompetta con coppetta in gomma per il sollevamento, da usare insieme a fonte di calore separata (aria calda o saldatore con lama).

Pro: economiche, precise sui micro-passivi. Contro: serve coordinazione perfetta con il calore; coppette degradano col tempo.

La presa di posizione: l’estrattore che ti rende più veloce e sicuro

Se dovessi sceglierne uno per la maggior parte dei lavori SMD su schede consumer e semi-pro, punterei su stazione ad aria calda con estrattore a vuoto, abbinata a un preheater leggero. È il miglior compromesso tra velocità, controllo e costo. Per i passivi in serie, aggiungi pinzette termiche: sul banco riparazioni è la combo che, alla lunga, ti fa risparmiare pad e minuti.

Perché funziona: il vuoto applica una trazione costante e verticale. Quando lo stagno fonde, il componente “viene via da solo”, senza leve né torsioni. Con gli ugelli giusti riduci l’aria dove non serve, eviti spostamenti di 0402 vicini e ripeti il gesto in sicurezza.

Criteri di scelta: cosa guardare davvero

Controllo termico: scegli stazioni con feedback chiuso e sensore affidabile; resta nell’intervallo 280–330 °C su stagno leaded, 320–360 °C su lead-free, variando in base alla massa termica del PCB. Con un preheater a 120–150 °C abbassi di 20–40 °C la richiesta in punta.

Flusso d’aria e ugelli: più non è meglio. Un flusso di 20–40 l/min con ugello diretto riduce l’effetto “fohn”. Per QFN prediligi ugelli quadrati; per QFP usa schermi o nastri in Kapton a protezione dei vicini.

Sicurezza ESD: pinzette, penne a vuoto e tappetini devono rispettare la IEC 61340. Un falso contatto ESD su un IC logico può costare più della stazione intera.

Geometria delle punte: le pinzette termiche devono chiudere parallele e a bassa forza. Per SOIC scegli punte a “U” che abbracciano tutto il package. Sulle penne a vuoto, coppette in silicone resistente a 250–300 °C.

Ergonomia: impugnatura leggera, tubo del vuoto flessibile, switch comodo. Dopo venti rimozioni di fila, la mano stanca invita agli errori.

Accessori: flussante no-clean medio, treccia dissaldante fine per pulire i pad, maschere termiche in alluminio sottile. Un supporto a molla per la penna a vuoto libera la mano nelle fasi di preriscaldo.

Errori comuni da evitare

Sollevare prima che fonda: se tiri e “scricchiola”, stai strappando rame. Aspetta che il componente si muova con un leggero tocco laterale, poi solleva.

Niente flussante: l’aria secca e ossida; il flussante riduce la tensione superficiale e fa scivolare via il chip. Senza, alzi di 30–50 °C inutilmente.

Aria calda troppo ampia: investe i componenti vicini, li decolla o li disallinea. Usa ugelli stretti e schermature.

Zero preheater su PCB densi: con quattro strati e piani di massa, scaldi all’infinito dall’alto e stanchi le piste. Un preheater porta tutto vicino alla transizione, e l’estrazione diventa morbida.

Pinzette metalliche nude: senza ESD e senza beccucci anticalore, rischi scintille e segni. Rivesti o usa strumenti certificati.

Dimenticare la pulizia post: residui di lega a bassa fusione o flussante acido corrodono. Pulisci con isopropilico e spazzolino antistatico, poi rilaggia i pad con un velo di stagno fresco.

Quando servono strumenti speciali

QFN con pad termico centrale: aria calda con preheater e lega a basso punto di fusione: depositi lungo il perimetro, scaldi uniforme, sollevi a vuoto. Se rimane incollato, è il pad centrale: aumenti leggermente dal basso e riprovi.

BGA piccoli: senza stazione IR dedicata, limita l’intervento a rimozione, non a reballing. Usa profilo dolce e maschere, e controlla microspostamenti con lente.

Componenti in aree affollate: preferisci pinzette termiche o ugelli con schermo. L’aria disperda è il nemico.

Se fossi al posto tuo: la scelta secca

– Banco hobbista evoluto: stazione ad aria calda con penna a vuoto integrata, set di ugelli direzionali, preheater da banco da 200–400 W, flussante no-clean, treccia fine, penna a vuoto manuale di scorta.

– Riparazioni in serie di passivi: aggiungi pinzette termiche regolabili; tagli i tempi del 40% e riduci quasi a zero i pad sollevati.

– PCB delicati o vintage: usa lega a basso punto di fusione come “assicurazione” contro delaminazioni, soprattutto su vetronite vecchia o riparazioni ravvicinate a componenti sensibili al calore.

Questa dotazione ti porta al risultato con procedure ripetibili e danni quasi nulli, senza sforare il budget di un laboratorio amatoriale serio.

Procedura consigliata per un’estrazione pulita

1) Ispeziona e proteggi: nastro Kapton sui componenti vicini, supporto PCB stabile.

2) Preheat: porta la scheda a 120–150 °C dal basso.

3) Flussante: appoggia una goccia lungo i pin o i lati del package.

4) Aria mirata: ugello della misura giusta, flusso moderato, temperatura secondo lega.

5) Vuoto in attesa: avvicina la coppetta e applica una trazione leggera e costante; non forzare.

6) Solleva quando molla: il componente si muove? Allora alza perpendicolare, niente torsioni.

7) Pulizia pad: treccia con poco flussante, poi isopropilico. Se ri-monti, re-tinna i pad.

Checklist operativa finale

• Stazione ad aria calda con controllo chiuso, set di ugelli, penna a vuoto ESD
• Preheater da banco per PCB a più strati o aree dense
• Pinzette termiche per passivi e package piccoli
• Flussante no-clean, treccia fine, isopropilico e spazzolino antistatico
• Schermature termiche, nastro Kapton, lente o microscopio
• Verifica ESD su tappetino, bracciale e punte secondo IEC 61340
• Lega a basso punto di fusione per PCB delicati o QFN complessi

Con questi strumenti e una mano leggera, l’estrazione SMD smette di essere un terno al lotto e diventa una procedura affidabile. E quando il componente si stacca da solo, saprai di aver trovato l’equilibrio giusto tra calore e controllo.
