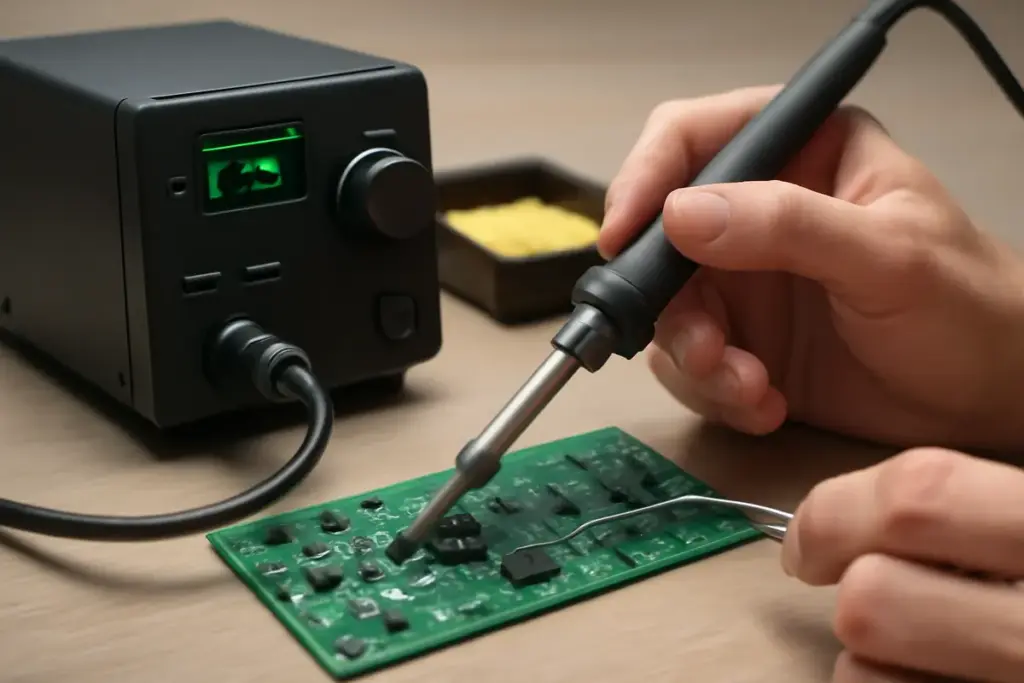

Stazioni saldanti intelligenti con controllo PID: la funzione che riduce i rischi di danni ai componenti

La gestione precisa della temperatura ha trasformato la saldatura elettronica da abilità artigianale a procedura ripetibile e tracciabile. Negli ultimi anni, la diffusione di stazioni con controllo digitale ha reso più sicura l’operazione sui PCB ad alta densità. È un cambiamento visibile a banco: dove prima la punta “correva” e i componenti soffrivano, oggi la stabilità termica consente giunti puliti, stress ridotto e minori rilavorazioni. È un’evoluzione che Roberta Fratini ha osservato sul campo, dalla riparazione di telefoni danneggiati fino ai microprogetti DIY, con un’attenzione costante ai numeri e alle buone pratiche.

Controllo della temperatura: dal circuito aperto al ciclo chiuso

Una stazione saldante moderna adotta un controllo a ciclo chiuso: un sensore misura la temperatura della punta, un algoritmo calcola la potenza necessaria e un attuatore (tipicamente un riscaldatore a cartuccia) la eroga con modulazione rapida. È l’opposto del sistema a circuito aperto, in cui l’operatore imposta un valore ma la macchina non corregge attivamente le variazioni dovute a massa termica del giunto, conduzione nel PCB e perdite per convezione.

I sensori più diffusi sono termocoppie o termoresistenze (PTC/NTC) integrate vicino alla zona calda. La distanza effettiva tra giunto e sensore, insieme all’inerzia termica della punta, determina la latenza di misura. Campionamento veloce (decine a centinaia di volte al secondo) e potenza di riserva adeguata permettono di compensare rapidamente l’assorbimento termico quando la punta tocca pad e terminali.

Potrebbe interessarti anche

Perché la disattivazione remota di moduli elettronici sta diventando frequente? Il dettaglio legale da considerare in laboratorioCos’è la microsaldatura e quando conviene davvero tentarla? Il criterio che evita perdite di tempoConfigurazione dei jumper sulle schede madri: il passaggio che evita costosi errori irreversibiliCome funziona un ponte raddrizzatore: la spiegazione pratica che facilita ogni riparazione

La saldatura senza piombo, oggi standard in molte filiere per conformità RoHS, richiede setpoint tipici medio-alti per lavorare con leghe SnAgCu. Il punto di fusione attorno a 217–221 °C impone, nella pratica, setpoint della punta spesso compresi tra 320 e 360 °C, in funzione di geometria, massa e flussante. In assenza di controllo fine, questi valori aumentano il rischio di overshoot, ossidazione e delaminazione dei pad.

PID in pratica: stabilità, overshoot e protezione dei componenti

Molte stazioni definiscono il comportamento del loop con un algoritmo PID, acronimo di proporzionale–integrale–derivativo. Il termine proporzionale (P) regola la potenza in funzione dell’errore istantaneo dal setpoint; l’integrale (I) corregge gli errori residui a lungo termine; il derivativo (D) anticipa le variazioni frenando la salita e limitando l’overshoot. Questo approccio, riassunto dalla letteratura sul Controllo PID, riduce oscillazioni e mantiene la temperatura attorno al valore impostato con tolleranze tipiche di pochi gradi.

Dal punto di vista della protezione, gli effetti sono misurabili:

• Overshoot contenuto: la punta supera di poco il setpoint all’avvio o al contatto con superfici fredde, limitando l’esposizione dei componenti a picchi termici. Con tuning adeguato, l’eccedenza può restare sotto 5–10 °C.
• Dwell time controllato: la stabilità permette tempi di contatto più brevi e ripetibili. Riducendo la permanenza oltre i 2–3 secondi su pad piccoli si limitano sollecitazioni a piste e resine epossidiche.
• Ossidazione ridotta: temperature stabili evitano cicli di surriscaldamento che accelerano l’ossidazione della punta e del bagno di stagno, preservando bagnabilità e qualità del giunto.

Questi aspetti si allineano ai criteri di accettabilità richiesti dalle pratiche di lavorazione professionale. Lo standard IPC J-STD-001 sottolinea la necessità di processi termici controllati per minimizzare danni a componenti e substrati, con attenzione a materiali sensibili e package a elevata densità.

Da un punto di vista ingegneristico, il PID efficace richiede anti-windup per l’integrale, filtri per il rumore sul derivativo e rampa di riscaldamento “soft start” per evitare picchi all’accensione. La posizione del sensore nella cartuccia e l’inerzia della punta influenzano il tuning: punte sottili hanno risposta rapida ma minor riserva termica; punte a maggior massa sono stabili sui connettori, ma necessitano di compensazione agile per non raffreddarsi all’impatto con rame ampio o piani di massa.

Confronto tra metodi di regolazione

Di seguito un confronto sintetico tra approcci comuni.

I valori sono indicativi e dipendono da potenza disponibile (60–120 W tipici), geometria delle punte, densità del PCB e impostazioni firmware. Nei modelli con cartuccia integrata, la distanza minima tra sensore e area di bagnatura riduce la latenza e migliora il controllo.

Applicazioni reali in riparazione e prototipazione

Sui PCB di smartphone e laptop, con piani di massa estesi e componenti sensibili, un controllo efficiente limita cricche nel die e sollecitazioni ai package con filetti sottili. Per passivi 0201 o 0402, l’errore termico di pochi gradi può fare la differenza tra una saldatura lucida e un pad sollevato. Sui connettori USB-C, la massa termica elevata richiede punte con maggior superficie e riserva di potenza; il PID permette di sostenere la temperatura senza “sparare” eccesso di calore iniziale.

Nelle rilavorazioni lead-free, il pre-riscaldamento del PCB a 120–150 °C con piastra o aria calda riduce il gradiente tra punta e giunto, migliorando la bagnabilità e riducendo lo stress. Con la stazione impostata a 330–350 °C, un loop PID rapido mantiene la finestra operativa stretta, così da evitare l’esposizione dei componenti a picchi oltre 360 °C.

Per riparazioni su connettori di batteria o cavi schermati, dove l’assorbimento di calore è consistente, è preferibile una cartuccia ad alta massa e una stazione con potenza continua sufficiente. In assenza di recupero rapido, l’operatore tende ad aumentare i gradi per compensare, con il rischio di danni collaterali. Un PID ben implementato evita questa deriva.

Criteri di scelta, taratura e sicurezza ESD

La scelta della stazione dovrebbe seguire criteri verificabili:

• Potenza e dinamica: almeno 70–90 W reali per lead-free su PCB multistrato; priorità alla capacità di erogazione continua e al recupero, non al solo valore di picco.
• Sensore vicino alla punta: cartucce con sensore/riscaldatore integrati riducono ritardi e overshoot.
• Firmware e funzioni: sleep/standby automatici (es. 150 °C a riposo) per limitare ossidazione, boost temporaneo controllato, calibrazione utente, blocco setpoint per processi ripetibili.
• Taratura: uso di termometro per punte o termocoppia di contatto, verifica a più setpoint (es. 300/330/360 °C) e compensazione dell’offset.
• Gestione ESD: punta a massa controllata e stazione conforme alle prassi IEC 61340. Tappetino, bracciale e coccodrillo di terra riducono il rischio per circuiti sensibili.

Per chi allestisce un banco di lavoro, è utile valutare la disponibilità di punte con geometrie coerenti con il proprio parco riparazioni: da coniche micro per 0201 a “chisel” medio-grandi per connettori. Sistemi diffusi come cartucce T12 o famiglie C245 offrono varietà ampia e ricambi reperibili, oltre a feedback termico tipicamente rapido.

Sul fronte normativo e qualitativo, l’obiettivo è limitare rilavorazioni e rework multipli dello stesso giunto. Con procedure coerenti, tempi di contatto brevi e temperature stabili, la probabilità di difetti come bagnatura insufficiente, eccesso di intermetallici o danni a solder mask diminuisce sensibilmente.

Manutenzione e tecniche operative

Il controllo PID offre la base, ma la tecnica completa il risultato. Alcune buone prassi includono:

• Stagno fresco e flussante adeguato: l’uso di flussanti no-clean o RMA di qualità riduce il tempo necessario per ottenere la bagnatura. Minore dwell time equivale a minore stress termico.
• Punta pulita ma non “shockata”: la lana di ottone rimuove residui senza abbattere la temperatura quanto la spugna bagnata. Se si usa la spugna, strizzarla bene per limitare il calo termico.
• Stagnatura della punta a fine lavoro: un velo di lega protegge dall’ossidazione. Lasciare la punta asciutta ad alta temperatura ne accorcia la vita utile.
• Pre-riscaldamento del PCB: soprattutto su multistrato a elevata massa o con piani di terra estesi, l’innalzamento controllato a 120–150 °C riduce gradienti e previene delaminazioni.
• Selezione della geometria: punte con superficie di contatto maggiore trasferiscono calore in modo più efficiente e richiedono setpoint inferiori a parità di giunto.

In ambito educativo e hobbistico, documentare setpoint, punte usate e tempi di contatto consente di replicare risultati e migliorare la consistenza. Fratini, nei suoi interventi di riparazione su schede di smartphone, ha ridotto scarti e rilavorazioni registrando per ciascun connettore i parametri efficaci e riproducibili.

Indicatori di performance da monitorare

Nell’uso quotidiano, alcuni segnali aiutano a valutare l’efficacia del controllo:

• Stabilità del display vs. realtà: il valore a schermo dovrebbe riflettere la misura indipendente sul giunto. Scostamenti sistematici indicano necessità di ricalibrazione o sensore distante.
• Tempo di recupero: dopo la pulizia della punta, il ritorno al setpoint dovrebbe essere rapido e non oscillante.
• Consistenza del giunto: bagnatura uniforme, lucentezza compatibile con la lega impiegata e assenza di eccesso di intermetallici suggeriscono profilo termico corretto.

In presenza di PCB sensibili all’umidità o componenti con livelli MSL elevati, un controllo più stringente della temperatura e dei tempi di contatto riduce fenomeni di stress come il “popcorning” durante rework localizzati.

Il quadro d’insieme è chiaro: una stazione con controllo PID ben progettato e correttamente tarata non sostituisce la mano, ma la guida entro limiti stretti e ripetibili. La riduzione dell’overshoot, la risposta rapida alla richiesta di calore e le funzioni di gestione termica a riposo rappresentano una rete di sicurezza per componenti sempre più piccoli e PCB più densi. Per chi lavora su elettronica di consumo, prototipi o produzione leggera, è un investimento che si ripaga in qualità dei giunti, minori rilavorazioni e maggiore affidabilità del risultato.
