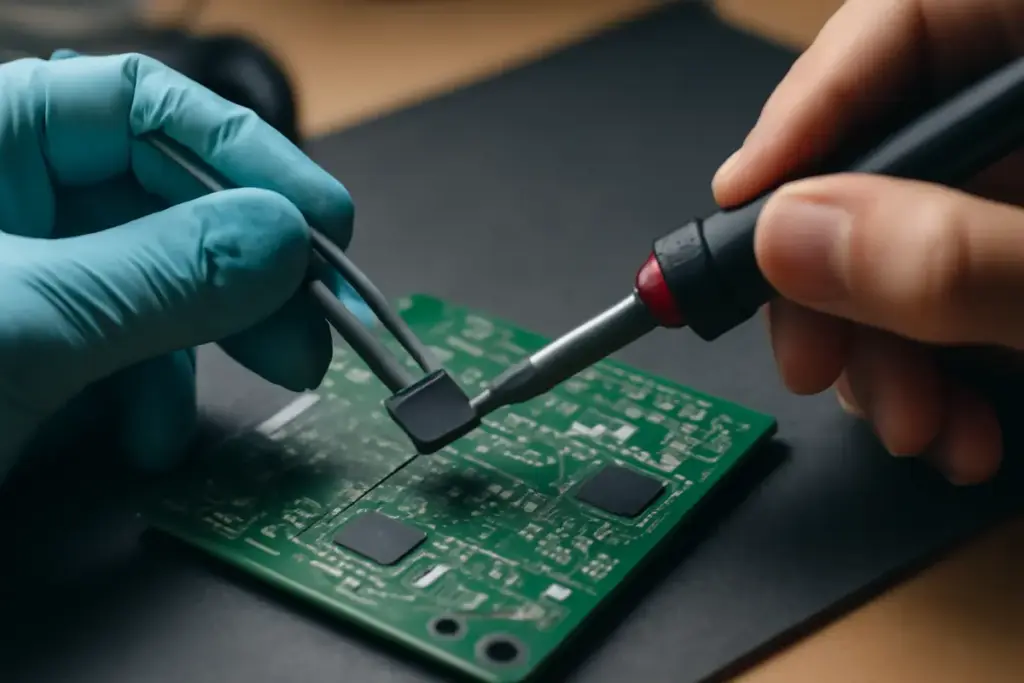

Sostituzione microintegri: come evitare di rovinare piste fragili su PCB con una semplice accortezza

La sostituzione di microintegri (IC, Integrated Circuit) è un’operazione sempre più frequente nell’ambito della riparazione elettronica e del recupero di dispositivi obsoleti. Tuttavia, chi si cimenta in questo lavoro conosce bene il rischio principale: danneggiare le piste dei circuiti stampati (PCB, Printed Circuit Board) durante l’estrazione o l’installazione del componente. Roberta Fratini, tecnica specializzata in recupero e riparazione di dispositivi elettronici, ha sviluppato nel corso dei suoi ultimi cinque anni di esperienza una metodologia semplice ma efficace per preservare l’integrità delle piste fragili sui PCB, evitando costosi errori che potrebbero rendere irrecuperabile il circuito.

Perché i microintegri rappresentano un rischio per il PCB

I microintegri, in particolare quelli montati in superficie (SMD, Surface Mount Device), sono collegati al PCB attraverso microsaldature di stagno-piombo o stagno senza piombo (lead-free). Questi giunto sono estremamente fragili, specialmente su schede prodotte negli ultimi venti anni con tecnologie di miniaturizzazione sempre più spinte.

Quando si tenta di estrarre un IC utilizzando un saldatore tradizionale, il calore trasmesso può dilatare il componente e il substrato del PCB in modo non uniforme. Se la pressione o l’angolazione dello strumento non è corretta, le piste ramificate intorno ai pad (i punti di contatto) possono staccarsi dal substrato, creando microlesioni invisibili a occhio nudo ma capaci di determinare guasti intermittenti.

Potrebbe interessarti anche

Perché gli alimentatori switching producono disturbi sulle linee audio? Il dettaglio che pochi verificanoLa pasta termica sulle CPU fa davvero la differenza in elettronica di consumo: risultati misurabili e duraturiTelecomandi che non inviano segnale: riconosci il guasto e risolvi con una sola operazioneCos’è l’autoriparazione nei microchip? Scopri la tecnologia che sta cambiando il settore elettronico

Il problema si amplifica con i PCB multicamera (multilayer), dove le piste interne sono ancora più vulnerabili a stress meccanici e termici. Inoltre, la composizione del substrato FR-4, lo standard internazionale per la produzione di schede, diventa fragile se sottoposta a cicli termici ripetuti o temperature eccessive.

La tecnica della preheating controllato: l’accortezza fondamentale

Roberta ha identificato nella preheating (riscaldamento preliminare) l’accortezza che fa la differenza. Piuttosto che concentrare il calore del saldatore direttamente sui pad dell’IC, il metodo consiste nel preriscaldare uniformemente l’intera zona circostante il componente prima di iniziare l’estrazione.

La procedura è semplice ma richiede pazienza. Si utilizza un phon termico (heat gun) regolato a una temperatura tra i 150 e i 180 gradi Celsius, mantenendo la pistola a distanza di circa 5-7 centimetri dal PCB. Il riscaldamento deve durare almeno 2-3 minuti, applicato in movimento circolare per garantire una distribuzione uniforme del calore.

Questo passaggio preliminare realizza un fenomeno termodinamico cruciale: riduce lo stress meccanico differenziale tra il componente e il substrato. Il PCB, la saldatura e l’IC si dilatano progressivamente alla stessa velocità, minimizzando le sollecitazioni localizzate che potrebbero staccare le piste.

Solo dopo questa fase preparatoria, Roberta procede con il saldatore vero e proprio, utilizzando punte di diametro proporzionato ai pad (generalmente 3-4 millimetri per IC standard) e applicando la saldatura liquida con flux a base di colofonia rosin per facilitare lo scorrimento.

Strumenti e materiali essenziali per l’operazione

L’applicazione corretta della tecnica richiede attrezzatura specifica. Un phon termico digitale con controllo della temperatura è fondamentale: i modelli economici, spesso senza regolazione, raggiungono facilmente i 400-500 gradi Celsius, rischiando di danneggiare irreversibilmente il PCB.

Il saldatore deve avere una potenza adeguata: 40-60 watt per lavori su IC standard, 60-80 watt per componenti più grandi. La punta deve essere mantenuta in perfette condizioni, pulita e stagnata, in modo da garantire il trasferimento termico ottimale senza necessità di pressioni eccessive.

Il flux è un alleato spesso sottovalutato. Roberta preferisce flux in pasta a base di colofonia rosin per IC DIP (Dual In-line Package) e lead-free rosiny flux per componenti SMD, poiché facilitano la bagnatura della saldatura e riducono i tempi di riscaldamento necessari.

Infine, uno strumento di estrazione specifico (IC extractor o chip puller) per IC DIP consente di applicare una pressione uniforme e controllata, minimizzando il rischio di strappi. Per componenti SMD, il phon termico combinato con una pinzetta antistatica e punta curva rimane la soluzione più sicura.

Protocollo operativo passo per passo

Roberta ha codificato un protocollo preciso, replicabile anche da chi non ha esperienza consolidata. Innanzitutto, disconnettere completamente l’alimentazione dal dispositivo e attendere almeno un minuto per permettere ai condensatori di scaricarsi.

In secondo luogo, identificare il Tipo di montaggio a superficie dell’IC (DIP, SMD, BGA) e scegliere di conseguenza la strategia di estrazione. Per componenti DIP, applicare il phon termico per 2-3 minuti. Per SMD, la preheating deve coprire un’area più ampia, almeno 3-4 centimetri quadrati intorno al componente.

Successivamente, con il componente ancora caldo (ma non bollente al tatto), procedere con il saldatore. Singoli pad DIP richiedono 5-10 secondi di contatto termico ciascuno; per SMD, applicare il calore su tutti i pad simultaneamente se la punta lo consente, oppure procedere in sequenza minimizzando i tempi di attesa tra un pad e il successivo.

Una volta svuotati i pad dalla saldatura, procedere con estrema cautela all’estrazione. Se il componente non esce facilmente, non forzare: significa che almeno un pad è ancora saldato. Tornare indietro e riscaldare ulteriormente.

Dopo l’estrazione, ispezionare visivamente le piste intorno ai pad utilizzando una lente d’ingrandimento. Controllare che non ci siano sollevamenti, crepe o microsaldature rimaste attaccate al PCB. Effettuare una pulizia con alcol isopropilico e una spazzola antistatica per rimuovere residui di flux.

Errori comuni e come evitarli

Gli errori più frequenti che Roberta ha osservato in cinque anni di pratica includono il riscaldamento troppo localizzato, che concentra lo stress su pochi pad; l’uso di temperature eccessive, che può far bucherellare il substrato; e l’applicazione di pressione durante l’estrazione quando il componente non è ancora sufficientemente caldo.

Un errore sottovalutato è saltare interamente la fase di preheating, ritenendo di poter risparmiare tempo. In realtà, i minuti investiti in questa fase riducono il rischio di danno in modo esponenziale, garantendo risultati affidabili.

Inoltre, è sconsigliato utilizzare strumenti improvvisati come accendini o candele: la fiamma aperta non offre controllo della temperatura e il rischio di carbonizzazione del PCB è concreto.

Il contributo della metodologia alla sostenibilità elettronica

La preservazione dell’integrità del PCB durante la sostituzione di microintegri rappresenta anche un contributo alla sostenibilità. Uno scheda rovinata diventa rifiuto elettronico; una scheda riparata correttamente può tornare in servizio per anni. Il Riciclo dei rifiuti elettronici è un imperativo ambientale crescente, e minimizzare i danni durante la riparazione significa massimizzare il tasso di recupero dei dispositivi.

La tecnica della preheating controllato, sebbene richieda attrezzatura aggiuntiva e tempo, si rivela economicamente vantaggiosa anche nel medio termine: riduce i fallimenti di riparazione e aumenta la reputazione del tecnico, generando maggior fiducia da parte della clientela.

Roberta continua a condividere online questa metodologia attraverso tutorial step-by-step, consapevole che l’autoformazione e la trasmissione di conoscenza tecnica precisa rimangono gli strumenti migliori per diffondere buone pratiche nel settore della riparazione elettronica DIY.
