Come individuare un fusibile SMD bruciato: la soluzione più veloce senza dissaldare nulla

La via più veloce è doppia: con la scheda spenta, verifica la continuità ai capi del fusibile SMD; con la scheda alimentata e corrente limitata, misura la caduta di tensione sul componente. Se non suona in continuità e trovi ai capi quasi tutta la tensione d’ingresso, il fusibile è aperto. Non serve dissaldare.

Cosa ti serve

Un multimetro affidabile con funzione beep di continuità e misura in millivolt. Un alimentatore da banco con limitazione di corrente (o, in mancanza, un alimentatore noto e una lampadina in serie come limitatore). Una lente 10x per leggere serigrafie e vedere cricche. Pinzette sottili e braccialetto antistatico.

Procedura lampo in tre mosse

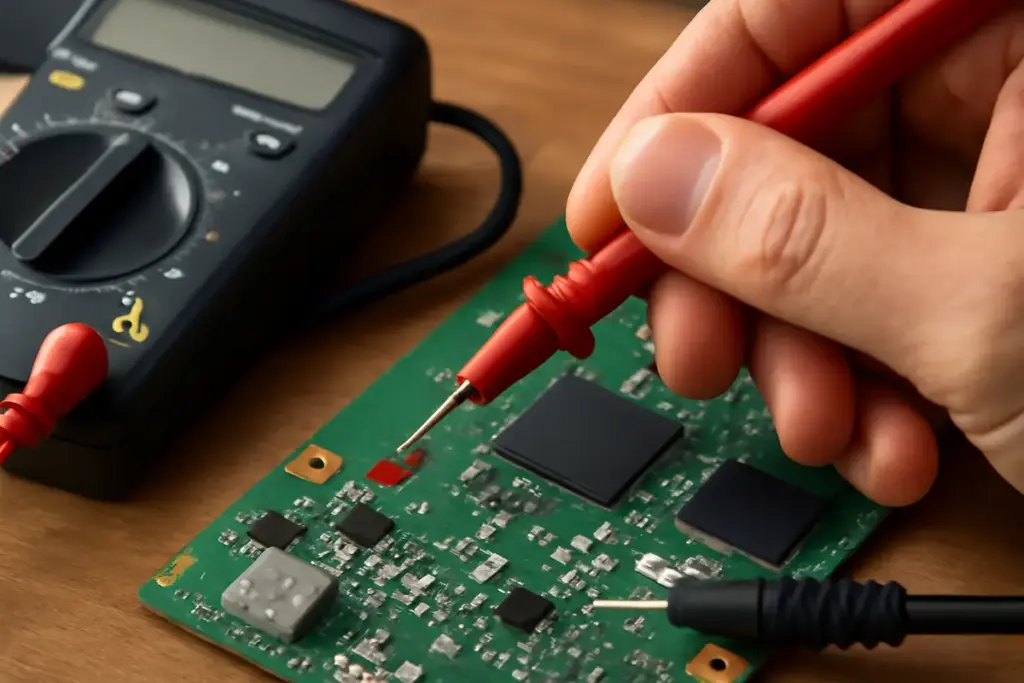

1) Scheda scollegata: posiziona il multimetro in continuità. Tocca i due terminali del fusibile. Un fusibile sano comporta quasi zero ohm e beep immediato. Silenzio costante = sospetto di interruzione.

Potrebbe interessarti anche

Confronto tra alimentatori switching e lineari: scopri quando uno è meglio dell’altro e risparmia tempo in laboratorioCome testare i MOSFET su scheda madre: la procedura sicura che riduce il rischio di danni accidentaliLa pasta termica sulle CPU fa davvero la differenza in elettronica di consumo: risultati misurabili e duraturiCosa controllare in una caldaia elettronica che non parte? L’errore classico che si può evitare facilmente

2) Alimentazione controllata: collega l’alimentatore con corrente limitata (es. 0,3–0,5 A su piccole schede, 1–1,5 A su mainboard PC/console). Accendi. Misura in DC la tensione direttamente ai capi del fusibile.

3) Confronto rapido: caduta prossima a 0 V = fusibile chiuso; caduta prossima alla tensione d’ingresso del ramo (5 V, 12 V, ecc.) = fusibile aperto. Spegni e annota.

Come leggere i risultati

Beep + 0 V ai capi: il fusibile è buono; cerca il guasto a valle. Silenzio in continuità + tensione piena ai capi: il fusibile è interrotto. Silenzio + 0 V ai capi: il ramo potrebbe non essere alimentato a monte; controlla con schema o segui la traccia fino al connettore d’ingresso.

Se la caduta non è 0 V ma pochi millivolt, rientra nella resistenza interna del fusibile sano. Se trovi una caduta di 0,2–0,5 V su correnti modeste, possibile fusibile stressato o contatti ossidati: ispeziona e misura a vuoto e sotto carico, applicando la Legge di Ohm.

Dove si nascondono i fusibili SMD

Di solito sono in ingresso ai connettori di alimentazione (USB, DC-IN), vicino a regolatori step-down e a fianco di porte di ricarica. Serigrafie tipiche: F, F1, FUSE. Formati comuni: 0603, 0805, 1206; spesso bianchi o verdi con terminali metallici a vista. Su console portatili e notebook proteggono linee 5 V e 12 V; sugli smartphone presidiano VBUS e le linee di batteria. Gli standard come IEC 60127 descrivono classi e tempi di intervento: rapido (F), ritardato (T), valori in ampere stampigliati sul data sheet, non sempre sul corpo.

Errore da evitare: misure in-circuit fraintese

La lettura in continuità può essere falsata da percorsi paralleli: se il beep arriva, ma è debole o intermittente, metti il multimetro in ohm e confronta con un riferimento (tipicamente <0,5 Ω per fusibili intatti su formati piccoli). In tensione, ricorda che un regolatore bloccato a monte può darti 0 V ai capi anche con fusibile interrotto; in quel caso verifica la presenza della tensione all’ingresso del fusibile.

Trucchi di banco e sicurezza

Limita sempre la corrente: 0,5–1 A bastano per capire lo stato senza peggiorare i danni. Se non hai un alimentatore da banco, inserisci una lampadina auto 12 V/5 W in serie: fa da limitatore visivo e termico. Niente ponticelli “a vivo” fissi: per diagnosi rapida puoi usare un microfusibile volante o un polyfuse in serie all’alimentatore, mai filo nudo.

Scarica i condensatori prima delle misure in continuità. Usa ESD. Evita punte che scivolano: un corto involontario a valle del fusibile può mettere a rischio PMIC e SoC.

Perché bruciano e come evitare il bis

I colpevoli ricorrenti: liquidi nei connettori, cavi USB difettosi, MOSFET in corto sui regolatori, porte HDMI danneggiate, inversioni di polarità e ripple elevato degli alimentatori economici. Se un fusibile è bruciato, il 90% delle volte c’è un corto a valle: verifica resistenza verso massa del rail protetto. Sotto 1 Ω, indaga su IC e bobine vicine prima di sostituire.

Su console e portatili ho visto spesso linee 5 V USB in corto per connettori piegati: il fusibile d’ingresso apre, salvi la scheda. Ripristina solo dopo aver escluso il corto. La sostituzione va fatta con pari caratteristiche: corrente nominale, curva d’intervento, tensione, formato SMD. Rispettare i rating evita riaperture al primo picco e previene surriscaldamenti a regime.

Segnali visivi utili

Non sempre si vede. Ma microfratture, annerimenti puntiformi e serigrafie crepate indicano stress. Se la lente rivela stagnature fredde ai pad, rifluisci a bassa temperatura: a volte il “fusibile interrotto” è solo una saldatura fessurata.

Conclusione operativa

Continuità a freddo, caduta di tensione a caldo con corrente limitata: in due misure capisci se il fusibile SMD è bruciato, senza dissaldare. È la procedura che uso ogni giorno in laboratorio a Cesena: rapida, ripetibile e sicura. Da lì in poi, la riparazione vera inizia trovando il perché.
